TOILES ANTICOLMATANTES

Inventées et brevetées par la société GIRON dans les années 1950, les toiles anticolmatantes sont aujourd’hui largement diffusées dans le monde. C’est un produit phare de notre société qui en connaît tous les secrets.

Ces toiles à fils vibrants sont composées de chaînes en acier haute résistance préformés et indépendants les uns des autres qui sont juxtaposés dans le plan horizontal. Ces fils sont maintenus accolés par l’intermédiaire de trames en caoutchouc vulcanisé ou en polyuréthane, garantissant le respect de la coupure jusqu’à usure complète du fil.

L’ensemble permet d’obtenir une surface de criblage monobloc, parfaitement plane dotée d’une grande souplesse et d’une épaisseur limitée à un seul fil d’acier. Il n’est donc pas surprenant que ce type de tissage soit couramment employé pour améliorer la tenue à l’abrasion et ce d’autant plus que ses performances en anti-colmatage et en anti-goujonnage, et donc en efficacité de criblage, autorisent des choix de diamètre de fils supérieurs à ceux utilisés dans la fabrication de toiles dites classiques.

Ces toiles se fabriquent avec des mailles carrées, triangulaires, rectangulaires ou sinusoïdale, en acier haute résistance, mais aussi en acier inoxydable.

« Dans une installation de criblage, le bon choix de la toile est primordial, car il conditionne la courbe granulométrique du produit et le rendement du crible. Le fabricant de la toile est confronté à 2 contraintes :
– le crible lui-même avec ses caractéristiques mécaniques (châssis, vibrations) ;
– le produit qui est presque d’une nature vivante puisque naturel (forme, dureté, humidité, …).
L’expérience a prouvé que l’emploi d’une toile anticolmatante pouvait améliorer considérablement le rendement du crible, ou mieux, rendre possible un criblage auquel aucune solution n’avait été trouvée.
Encore fallait-il que sa forme soit étudiée en fonction du problème à résoudre… Cela nous a conduit à imaginer plusieurs sortes de toiles anticolmatantes dont l’une permettra d’obtenir le résultat optimum. »

Robert Giron
Inventeur des toiles anti-colmatantes

Mailles carrées

ONDAP

La toile ONDAP à maille carrée sont conçues pour être utilisées sur cribles vibrants possédant un système de tension longitudinales ou latérale.

Utilisation

Ces toiles répondent à plusieurs objectifs :
1. Conserver une surface criblante pratiquement intacte malgré la présence d’éléments fins argileux ou humides, tendant à colmater une toile de criblage ordinaire.
2. Limiter ou même supprimer le goujonnage sur produits concassés.
3. Améliorer le débit d’un crible trop juste au point de vue dimensionnel par suite de leur grande perméabilité.
4. Permettre, dans le cas d’une grande abrasion par produits fins sous arrosage, d’une durée d’utilisation inégalée, en série renforcée.

Caractéristiques

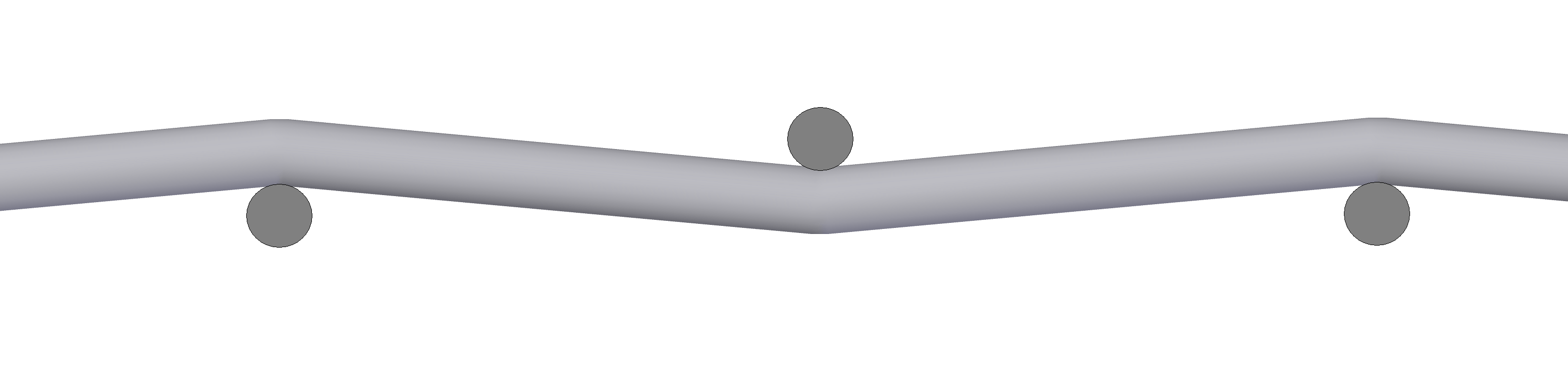

Chaînes : les fils de chaînes sont indépendants les uns des autres et forment des mailles carrées, dont une des diagonales est orientée dans le sens d’avancement des produits.
Les chaînes étant indépendantes les unes des autres, les chocs produits par les éléments à cribler provoquent des différences de vibration qui empêchent les éléments fins de s’agglutiner d’un fil à l’autre (le colmatage).
Ensuite, avec une épaisseur inférieure de 50% aux toiles de criblage classiques, les fils ne se croisant pas, ce qui explique leur grande perméabilité et leur grande résistance à l’usure, par suite des diminutions de frottement.

Trames : l’emploi du caoutchouc anti-abrasion ou du polyuréthane en remplacement des trames en fil d’acier ou tôle prédécoupée, a apporté une importante amélioration à l’époque.
Les trames qui sont obligatoirement en relief par rapport à la surface criblante proprement dite, donc soumises aux plus rudes efforts du criblage, sont pratiquement inusables du fait de la supériorité incontestable de résistance à l’abrasion du caoutchouc ou du polyuréthane.
Les trames forment un ensemble monobloc, il n’y a donc aucune possibilité de rodage, par les fines du criblage, ce qui assure une durée d’emploi nettement plus longue.
Cette conception permet, en outre, d’obtenir une toile plus souple donc plus efficace à la vibration, les fils n’étant plus contraints par les trames acier.

Particularités

En fonction de son emploi, de caractéristiques particulières de vos produits ou de vos conditions d’exploitation, le résultat de criblage obtenu avec une toile ONDAP peut varier.

GIRON vous apportera tous les conseils nécessaires pour trouver la solution optimale quant aux choix :
– du diamètre de fil à choisir (série légère à série renforcée)
– de l’espacement entre les bandes de trames
– de la bande de trames en acier, en caoutchouc ou en polyuréthane

Gamme standard

Mailles : 0.8 mm à 100 mm.
Fils : 0.6 mm à 7 mm.

Mailles triangulaires

MIXTE

La toile MIXTE à maille triangulaire caractérisées par l’alternance de fils ONDAP et de fils droits sont conçues pour être utilisées sur cribles vibrants possédant un système de tension longitudinales ou latérale.

Utilisation

Ces toiles répondent à plusieurs situations :
1. Dans le cas d’une coupure fine sur un produit de granulométrie élevée.
2. Dans le cas où des chocs ou des charges élevées sont à craindre.

Caractéristiques

Chaînes

Les fils de chaînes, alternant un fil ondulé et un fil droit, sont indépendants les uns des autres et forment des mailles triangulaires.
Les chaînes étant indépendantes les unes des autres, les chocs produits par les éléments à cribler provoquent des différences de vibration qui empêchent les éléments fins de s’agglutiner d’un fil à l’autre (le colmatage).
En complément de ce phénomène identique à la toile ONDAP, la possibilité d’avoir l’alternance des fils ondulés et droits avec un diamètre différent, provoque en plus une variation de l’amplitude de la vibration, accentuée également par le fait que l’un des fils est tendu, et l’autre libre.
Ensuite, avec une épaisseur inférieure de 50% aux toiles de criblage classiques, les fils ne se croisant pas, ce qui explique leur grande perméabilité et leur grande résistance à l’usure, par suite des diminutions de frottement.

Trames

L’emploi du caoutchouc anti-abrasion ou du polyuréthane en remplacement des trames en fil d’acier ou tôle prédécoupée, a apporté une importante amélioration à l’époque.
Les trames qui sont obligatoirement en relief par rapport à la surface criblante proprement dite, donc soumises aux plus rudes efforts du criblage, sont pratiquement inusables du fait de la supériorité incontestable de résistance à l’abrasion du caoutchouc ou du polyuréthane.
Les trames forment un ensemble monobloc, il n’y a donc aucune possibilité de rodage, par les fines du criblage, ce qui assure une durée d’emploi nettement plus longue.
Cette conception permet, en outre, d’obtenir une toile plus souple donc plus efficace à la vibration, les fils n’étant plus contraints par les trames acier.

Particularités

En fonction de son emploi, de caractéristiques particulières de vos produits ou de vos conditions d’exploitation, le résultat de criblage obtenu avec une toile MIXTE peut varier.

GIRON vous apportera tous les conseils nécessaires pour trouver la solution optimale quant aux choix :

– du ou des diamètres de fils à choisir (fil Ondap et fil droit)
– de l’espacement entre les bandes de trames
– de la bande de trames en acier, en caoutchouc ou en polyuréthane

Gamme standard

Mailles : 1.6 mm à 55 mm.
Fils : 1 mm à 8 mm.

Mailles ouvertes

ZIG-ZAG

La toile ZIG-ZAG est la toile qui permet d’obtenir les meilleures performances en anticolmatage, en raison de l’absence de tout contact entre les fils criblants.

Les paramètres d’amplitude, de courbures et de longueur d’onde caractérisant la forme du fil de chaîne génèrent un très large potentiel d’adaptation.

Il est ainsi possible de limiter au maximum le passage d’éléments plats ou longs en agissant sur un ou plusieurs de ces paramètres afin de déterminer une maille pratiquement fermée.

Utilisation

Ces toiles répondent principalement au cas de colmatage sévère.

Caractéristiques

Chaînes

Les fils de chaînes sont indépendants les uns des autres et forment des mailles ouvertes.
Les chaînes étant indépendantes les unes des autres, les chocs produits par les éléments à cribler provoquent des différences de vibration qui empêchent les éléments fins de s’agglutiner d’un fil à l’autre (le colmatage).
En complément de ce phénomène identique à la toile ONDAP, la possibilité jouer sur la hauteur d’ondulation apporte une large palette de solution.
Ensuite, avec une épaisseur inférieure de 50% aux toiles de criblage classiques, les fils ne se croisant pas, ce qui explique leur grande perméabilité et leur grande résistance à l’usure, par suite des diminutions de frottement.

Trames

L’emploi du caoutchouc anti-abrasion ou du polyuréthane en remplacement des trames en fil d’acier ou tôle prédécoupée, a apporté une importante amélioration à l’époque.
Les trames qui sont obligatoirement en relief par rapport à la surface criblante proprement dite, donc soumises aux plus rudes efforts du criblage, sont pratiquement inusables du fait de la supériorité incontestable de résistance à l’abrasion du caoutchouc ou du polyuréthane.
Les trames forment un ensemble monobloc, il n’y a donc aucune possibilité de rodage, par les fines du criblage, ce qui assure une durée d’emploi nettement plus longue.
Cette conception permet, en outre, d’obtenir une toile plus souple donc plus efficace à la vibration, les fils n’étant plus contraints par les trames acier.

Particularités

Il est à noter que chaque toile ZIG-ZAG, plus que tout autre toile anticolmatante ONDAP ou MIXTE, demande une approche encore plus précise des conditions d’utilisation afin d’en définir les caractéristiques propres à résoudre le mieux possible le problème posé par les matériaux criblés.

GIRON vous apportera tous les conseils nécessaires pour trouver la solution optimale quant aux choix :
– du diamètre de fil à choisir
– de la forme d’ondulation
– de l’espacement entre les bandes de trames
– de la bande de trames en acier, en caoutchouc ou en polyuréthane

Gamme standard

Mailles : 0.7 mm à 60 mm.
Fils : 0.6 mm à 7 mm.

LONPLAN

Ces toiles à mailles rectangulaires longues et à fils parallèles sont absolument plates.
Elles trouvent en priorité une place dans l’essorage des sables et en toiles d’usure de perte d’eau dans le cas d’un criblage sous lavage abondant, lorsque le crible, généralement à tension latérale, comporte plusieurs toiles se suivant.
Dans ce cas, la première toile peut-être en interstice de la moitié de la maille carrée de coupure.

Caractéristiques

Chaînes

Les chaînes sont uniformément droites. Aucune opération d’ondulation ou d’estampage ne vient écrouir le fil ou modifier la structure de l’acier. Cette particularité permet d’utiliser des fils d’acier à très haute résistance ou des fils d’acier inoxydable à ressort.
Cet atout permet à la toile LONPLAN d’avoir une résistance mécanique et à l’abrasion sans égal.

Trames

Les trames sont constituées par des armatures métalliques noyées dans un caoutchouc anti-abrasion et forment avec les chaînes par vulcanisation sous pression un ensemble monobloc rendant impossible tout déplacement ou rodage entre fils.
Les bandes en caoutchouc peuvent être remplacées par des bandes en polyuréthane, pouvant répondre à certaines normes alimentaires par exemple.

Particularités

En fonction de son emploi, de caractéristiques particulières de vos produits ou de vos conditions d’exploitation, le résultat de criblage obtenu avec une toile LONPLAN peut varier.

GIRON vous apportera tous les conseils nécessaires pour trouver la solution optimale quant aux choix :
– du diamètre de fil à choisir
– de l’espacement entre les bandes de trames
– de la bande de trames en acier, en caoutchouc ou en polyuréthane.

Gamme standard

Mailles : 0.5 mm à 60 mm.
Fils : 1.6 mm à 8 mm.

CORDE A PIANO

Ces toiles à mailles rectangulaires longues et à fils parallèles sont absolument plates.

La Corde à piano est plus souvent montée sur des cribles mobiles en tension longitudinale. Elle est très anticolmatante et perméable. Toutefois, sa coupure peut manquer de précision dans certaines applications. Ses peignes déplaçables lui permettent de s’adapter facilement aux supports du crible.

Gamme standard

Mailles : 1 mm à 30 mm.
Fils : 0.8 mm à 3 mm.
